دماوند
دماوند
کارفرما :
محل پروژه:
زمان پروژه:
نوع پروژه:
متراژ پروژه:
مدت پروژه:
اقای احمدی فر
دماوند / مرا
پاییز 1400
طراحی
1600 متر مربع
6 ماه
طراحی یک ویلای خاص
روزی که با پروژه به دفتر ارجاع داده شد، به اتفاق کارفرما رفتیم بازدید میدانی از سایت که تو منطقه مرای دماوند واقع شده بود، اولین چیزی که برای تیم طراح خیلی زیبا جلوه کرد، محوطه سبز و پر درخت این سایت بود و همچنین شیب غیر معمول زمین که در نگاه اول به نظر چالش رسید اما برای تیم ما، یک فرصت بینظیر بود برای طراحی بر اساس توپوگرافی زمین.
استفاده از ویژگی های اقلیمی منطقه نقطه شروع طراحی ما شد. علاوه بر شرایط اقلیمی، یکی از شرایط تاثیرگذار در فرم بنا، خواسته های خاص کارفرما از بنا بود. محرمیت و دور از دید همسایه بودن برای کارفرمای این پروژه ، بسیار حائز اهمیت بود و همچنین داشتن فضاهایی برای جمع شدن های دوستانه در فضاهای باز و نیمه باز نیز از اهمیت بالایی برای وی برخوردار بود.
طراحی این ویلا شامل سایت پلان و خود بنای اصلی بود که در مجنوع 1500 متر مربع طراحی شد
نمای غربی
جبهه غربی نما از نظر شرایط اقلیمی نامطلوب برآورد شد، و همچنین نزدیکی همسایگی مجاور، باعث شد تا این وجه از بنا بصورت شیبدار هم در جهت افقی (بام ) و هم در حهت عمودی (دیوار نمای غرب ) تا روی زمین تمام پوشیده در نظر گرفته شود.
نمای شرقی
این جبهه بایتی پوشضیده در نظر گرفته می شد.اما با توجه به عملکرد پلان و کارکرد آن با فرم ، در روی این جبهه پنجره هایی دارای جلو آمدگیفرم به شکل بال کوسه، طراحی شد تا در کنار رعایت محرمیت ، نورگیری فضای داخلی نیز تامین شود.
1 طبقه از روی زمین و دو طبقه منفی با توجه به توپوگرافی زمین در نظر گرفته شد.
شماتیکی از اقلیم
آنالیز داده های اقلیمی براساس نرم افزار های خاص انرژی در ساختمان صورت گرفته استو در اینجا تنها بصورت شماتیکی از آن نمایش داده شده است .با بررسی جهت باد غالب منطقه ، میزان بارش ، میزان نورگیری ،در بیشترین ایام سال و کمترین آن آنالیز حرارتی منطقه در سطح خرد اقلیم واقع در شهرستان دماوند به تحلیل سایت پرداختیم و بر اساس آن فرم اولیه را در یک دستور طراحی اولیه بر اساس اقلیم منطقه نوشتیم .
طراحی بر اساس مقطع
بعد از مدون کردن براساس اندازه های استاندارد پلان های فضا ، نوبت به شروع طراحی فضاست که ما برای اکثر پروژه ها از مقطع شروع میکنیم .
در عکس زیر که برشی از طبقه همکف و طبقه اول است نشان میدهد که کریدور ارتباطی به بلند بودن سقف سالن پذیرایی در قسمت چپ و جانمایی آشپزخانه در سمت راست و محوریت به بنا در وسط کمک کرده است و همچنین در بالای آشپز خانه ، اتاق خواب مستر اصلی بنا قرار گرفته است .
سایت پلان
با جمع بندی موارد اقلیمی و خواسته های کارفرما و همچنین شرایط حاضر سایت از نظر جانمایی درختان وضع موجود به چنین طراحی فضای سبز و جانمایی اصلی بنا رسیدیم و هیچ درختی در هیچ جایی ازسایت پلان حذف نگردید.
مسیر آب
استفاده از نهر موجود در سایت به جهت زیبایی و همچنین آبیاری گیاهان موجود در سایت باعث شد تا این مسیر آب را تعریف کنیم و برای آن یک ایستگاه و همچنین شیب مناسب برای عدم ساکن ماندن آن در نظر بگیریم و همچنین سیستم آب داخل سایت را به صورت بسته طراحی کنیم به گونه ایی که آب از پایین ترین سطح سایتمجدد پمپ شود به ابتدای مسیر شنیدن صدای آب در دل طبیعت سایت یک آرامش خاصی را با خود به همراه دارد. برای این صدای ناب یک مسیر عبوری به داخل سایت طراحی کردیم که از انتهای آن می توان شکوه بنای نهفته در قلب درختان را دید و محوریت این مسیر باعث تعریف فضایی سایت در کمترین میزانسطح ساخت مصنوعی شد.
نورپردازی شب
در نظر گرفتن نور محیطی آرامش بخش در شب به حس دلبازی فضا کمک میکند همچنین در نظر گرفتن نور عملکردی در فضاهای تردد و نشیمن باعث وجه تمایزاین فضا از دیگر فضاهای سایت خواهد شد. در نظر گرفتن نورپردازی در زیر درختان خاص به صورت دفنی به نورپردازی آسمان سایت جلوه بصری خیره کننده ایی می دهد. برای نمای ساختمان نیز نور به صورت قسمتی از طراحی در نظر گرفته شده است و نه به صورت یک المان بعدا اضافه شده و در دل پوسته نما نور قرارداده شده است.تا نما از خود به خود نور بتاباند
کرت بندی اختلاف سطح زمین
شیب زمین و اختلاف ارتفاعیهای متناوب در سایت باعث تنوع دید از بنا در سایت میشود و همچنین برای تعریف فضای کاشت گیاهان نیز امکان بهتری را فراهم می آورد و حتی به آبیاری آنان بدون ورود به قسمت گیاهکمک میکند.
پاسخ به فرم
در پاسخ به فرم قاب سفید درخت جبهه جنوبی بنا در جبهه شمالی آن برای پنجره های آشپزخانه و اتاق خواب روی آن یک قاب کشیده با متریال و فرم متفاوت در نظر گرفته شد و همچنین برای توازن دید بصری آن از فرم انحنای پنجره شرقی نیز در آن استفاده شد تا تمامی بنا دارای یک هویت بصری باشد.

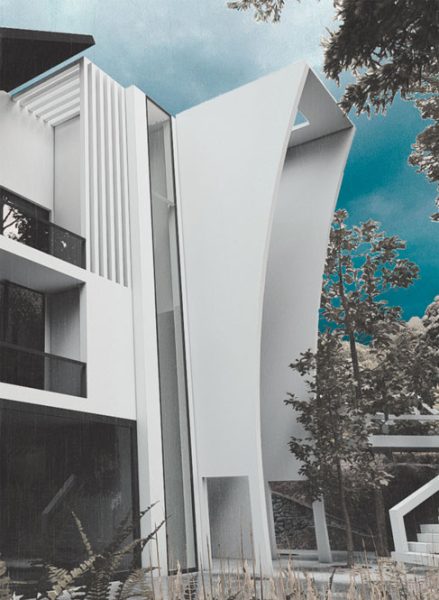

درخت زیبا
درست در فاصله اندکی از بنا یک درخت زیبا وجود داشت. ادر قسمت وجود این درخت یک قاب تمام سفید در نظر گرفتیم که در بلندای آن قاب فضای بیرون آمدن درخت در نظر گرفته و بر آن تاکید شد برای قسمت انتهای پلکان ورودی از پارکینگ همسطح خیابان به داخل سایت نیز در پایین این پوسته سفید مسیرهای عبوری به طرفین باز شد تا این قاب نیز از زمین ریشه گرفته باشد به مثابه درختی که در مجاورت آن است
معماری داخلی
همه چیز از مقطع شروع شد.وقتی راهروی اصلی و مسیر ارتباطی و درب ورودی رو در نقشه مشخص کردیم به کریدور ارتباطی واحد در همه طبقات رسیدیم .همین کریدور باعث ایجاد یک مقطع متفاوت شده است و در هر طرف بنا اتفاق تازه ای را رقم زده است . بعد از آن به سراغ مبلمان پلان معماری رفتیم ، که تمامی اندازه های آن بر اساس مدول 1 متردر 1 متر درنظر گرفته شده بود.این مدول مبنای اندازه های تمامی فضا قرار گرفت و با توجه به رعایت مساحت مورد نیاز و همچنین شیب زمین ، طراحی داخلی فضا از روی مقطعی که در روبه روبه تصویر کشیده شده است ، شروع شد.
پلان
نهایتا ما به چهار طبقه رسیدیم به مساحت 440 متر مربع که طبقه همکف شامل آشپزخانه و فضای تلویزیون و فضاهای عمومی است ، طبقه اول شامل یک سوئیت مجهزو کامل دارای ورودی مستقل ، آشپز خانه ، اتاق لباس ،و سرویس بهداشتی است ، طبقه منفی 1 دارای دو خواب دو تخته و یک خواب مستر به همراه اتاق لباس و سرویس مستقل و در فضای عمومی طبقه اتاق خشکشویی و سرویس بهداشتی در نظر گرفتیم . در طبقه منفی 2 به سالن منعطف بر ای بازی های گروهی در سمت شرق بنا و و استخر مجهز در سمت غرب بنا رسیدیم .این طبقه ورودی به حیاط ویلاست . تمامی طبقات از طریق آسانسور و پلکان سرتاسری با یکدیگر ارتباط دارند.
آشپزخانه
همه چیز از مقطع شروع شد.وقتی راهروی اصلی و مسیر ارتباطی و درب ورودی رو در نقشه مشخص کردیم به کریدور ارتباطی واحد در همه طبقات رسیدیم .همین کریدور باعث ایجاد یک مقطع متفاوت شده است و در هر طرف بنا اتفاق تازه ای را رقم زده است . بعد از آن به سراغ مبلمان پلان معماری رفتیم ، که تمامی اندازه های آن بر اساس مدول 1 متردر 1 متر درنظر گرفته شده بود.این مدول مبنای اندازه های تمامی فضا قرار گرفت و با توجه به رعایت مساحت مورد نیاز و همچنین شیب زمین ، طراحی داخلی فضا از روی مقطعی که در روبه روبه تصویر کشیده شده است ، شروع شد.
پذیرایی
نهایتا ما به چهار طبقه رسیدیم به مساحت 440 متر مربع که طبقه همکف شامل آشپزخانه و فضای تلویزیون و فضاهای عمومی است ، طبقه اول شامل یک سوئیت مجهزو کامل دارای ورودی مستقل ، آشپز خانه ، اتاق لباس ،و سرویس بهداشتی است ، طبقه منفی 1 دارای دو خواب دو تخته و یک خواب مستر به همراه اتاق لباس و سرویس مستقل و در فضای عمومی طبقه اتاق خشکشویی و سرویس بهداشتی در نظر گرفتیم . در طبقه منفی 2 به سالن منعطف بر ای بازی های گروهی در سمت شرق بنا و و استخر مجهز در سمت غرب بنا رسیدیم .این طبقه ورودی به حیاط ویلاست . تمامی طبقات از طریق آسانسور و پلکان سرتاسری با یکدیگر ارتباط دارند.
اتاق مستر
این اتاق واقع در طبقه منفی 1 است و علاوه بر امکانات نرمال یک اتاق خواب مستر، تراسی اختصاصی داردکه دید مناسبی به فضای حیاط ساختمان دارد.
دو پوسته بودن دیوار غربی ، امکان پوخالی کردن این جداره را در طبقات فراهم میاورد به همین دلیل پشت تخت دیوار بصورت عقب رفته طراحی شده است .
فرم سقف تمام اتاق ها بصورت 4 طرف منحنی است.
سالن منعطف
یک سالن صاف مناسب بازی های گروهی با ابعاد استانداردمیز پینگ پونگ و میز بیلیارددر طبقه منفی دو در کنار استخر است .

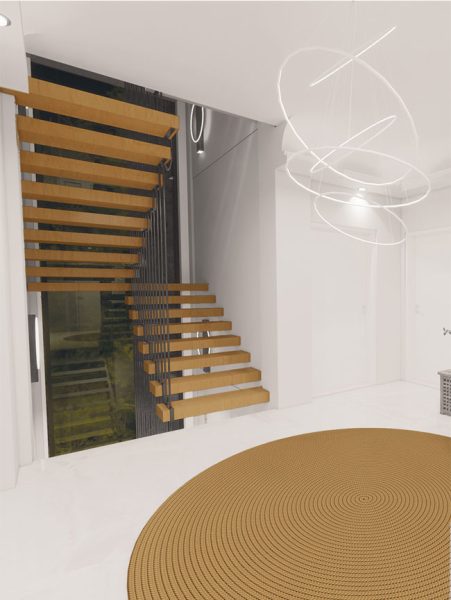

پله ها
از جنس چوب و از دل دیوار بیرون زده و معلق که با کابل از بالاترین طبقه تا پائین ترین آن ادامه یافته است . پنجره های قدی در سرتاسر این فضا در قسمت پاگرد ، دید بینظیری را به وجود میآورد.
استفاده از کابل پله ها را بی نیاز از نرده خواهد کرد.و همچنین فاصله مناسب و استاندارد بین کابل هانیز امکان افتادناز بین آن را نیز از بین خواهد برد.
